PN: ISR-086/25

Semi-Rigid Cable ISR-086/25

Construction Specification   Item  Material  Diameter(mm)   1. Inner Conductor   Silver Plated Copper Clad Steel   0.92   2. Dielectric   PTFE   1.68   3. Outer Conductor   ①Copper

PREIS
Fordern Sie ein Angebot an
Bitte kontaktieren Sie uns für Preisdetails
Schnelle Aktionen
ANFRAGE SENDEN / ANGEBOT ERHALTEN DATENBLATT HERUNTERLADEN

Detaillierte Spezifikationen

Construction Specification

  Item  Material  Diameter(mm)
  1. Inner Conductor   Silver Plated Copper Clad Steel   0.92
  2. Dielectric   PTFE   1.68
  3. Outer Conductor   ①Copper Tube
  ②Tin Plated Copper Tube		   2.20

Electrical Characteristics

  Capacitance(pF/m)   190.4
  Impedance(ohm)   25
  Corona Extinction VoltageKVRMS@60Hz)   0.75
  Voltage Withstanding(KVRMS@60Hz)   1.0
  Cutoff frequency(GHz)   50

Mechanical Characteristics

  Min Bending Radius(mm)   7.63
  Outer Conductor Integrity Temp.(℃)   175
  Operating Temp.(℃)   -55 to +125

Attenuation & Average Power@ 20℃ at Sea Level

  Frequency(GHz)  Attenuation(dB/m)  Power(①/②)(CW)
  0.5   0.59   195.0
  1.0   0.84   128.0
  5.0   1.97   55.6
  10.0   2.87   36.5
  20.0   4.23   25.3
Schnelle Anfrage

Benötigen Sie ein Angebot oder haben Sie Fragen zu diesem Produkt?

Kontaktieren Sie uns
Related Categories
Halbstarres Kabel (ISR) HF-KABELBAUGRUPPE HF-KABEL Kabel der RG-Serie (IRG) BNC BNC ZU BNC BNC zu BNC
Verwandte Produkte

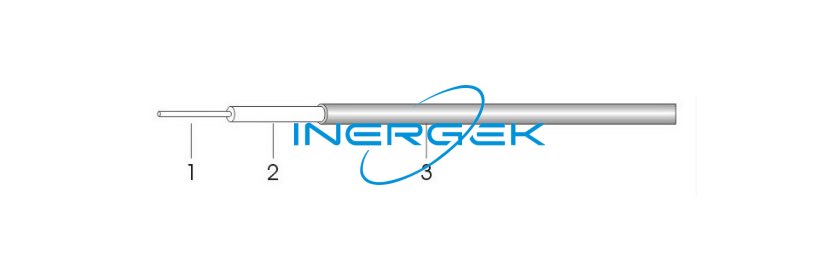

ISR-141(Low Loss)
ISR-141(Low Loss)
Semi-Rigid Cable ISR-141(Low Loss)

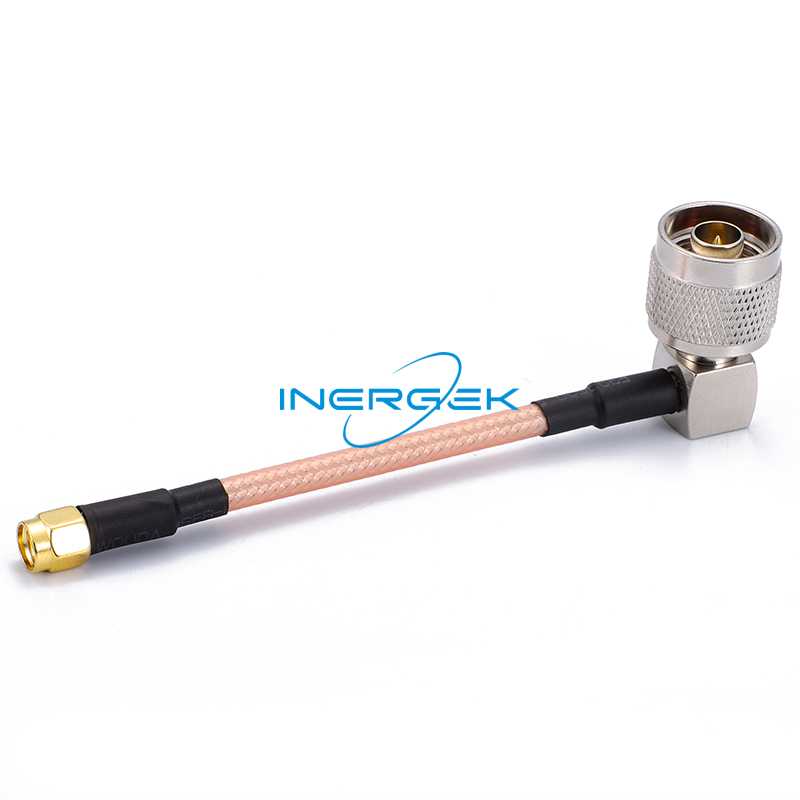

 RCA110053
RCA110053
N Type 50 Ohm Right Angle Male to SMA 50 Ohm Male Straight Crimp/Solder For RG-142,DC-6GHz Cable Assembly

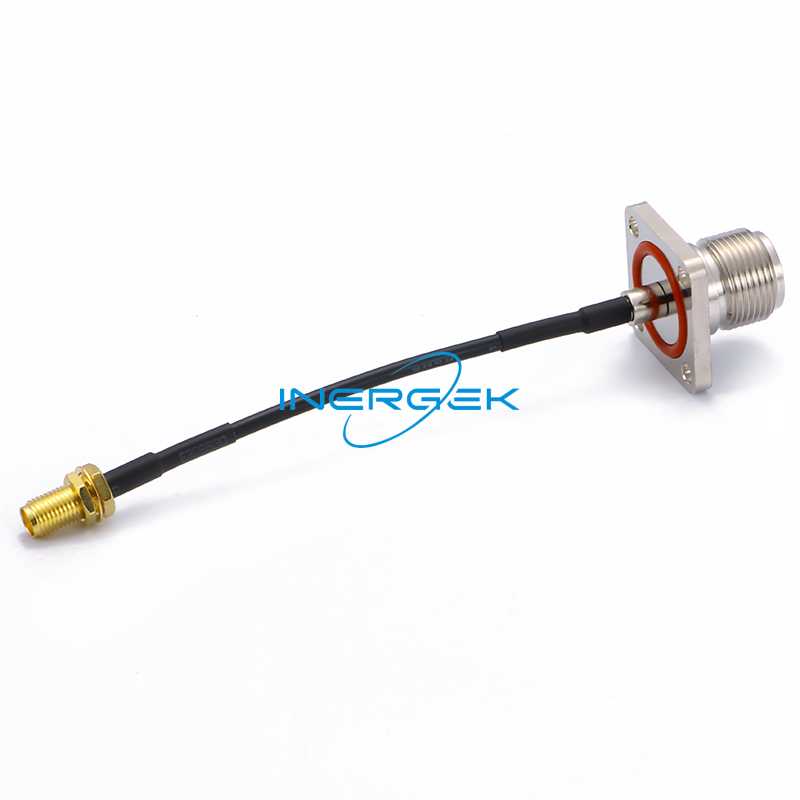

 RCA110061
RCA110061
N Type 50 Ohm Straight Female to SMA 50 Ohm Female Straight 4 Hole Flange Crimp/Solder For RG-174,DC-6GHz waterproof Cable Assembly

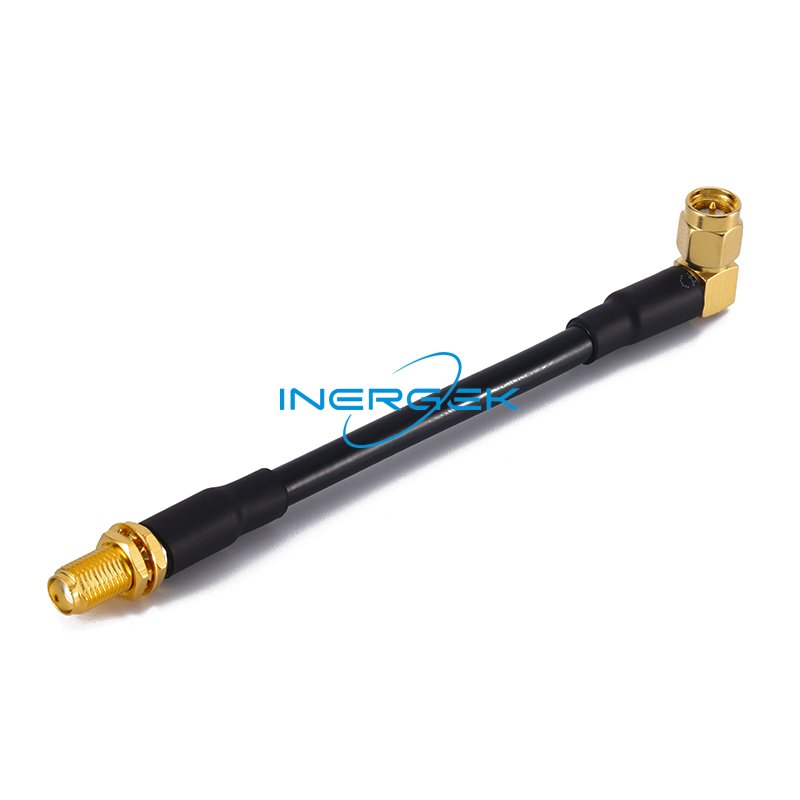

 RCA110125
RCA110125
SMA 50 Ohm Right Angle Male to 50 Ohm Female Straight Crimp/Solder For RG-58,DC-6GHz Cable Assembly

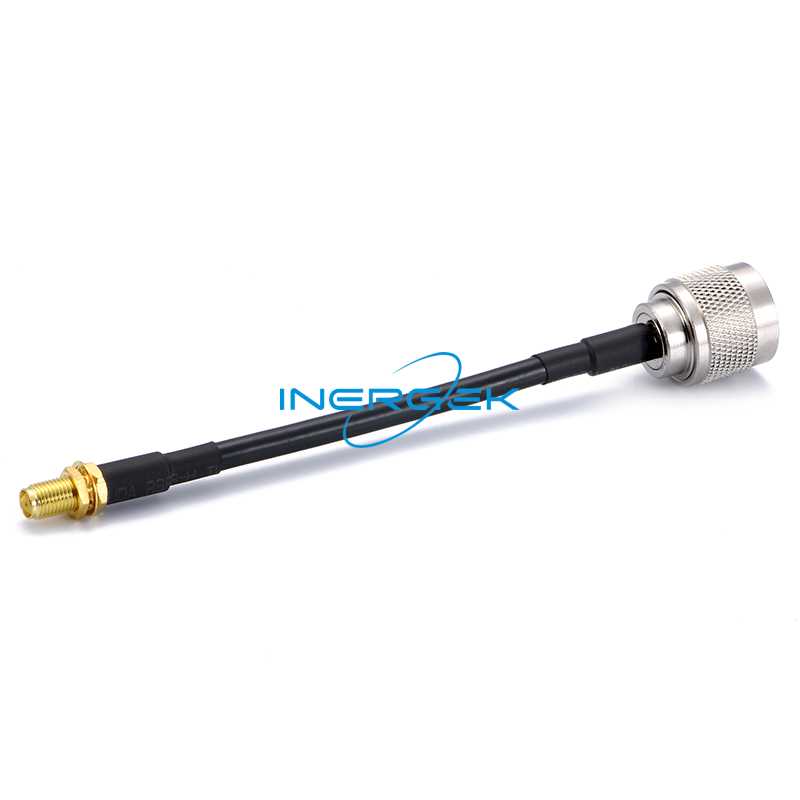

 RCA110060
RCA110060
N Type 50 Ohm Straight Male to SMA 50 Ohm Female Straight Crimp/Solder For RG-58,DC-6GHz Cable Assembly

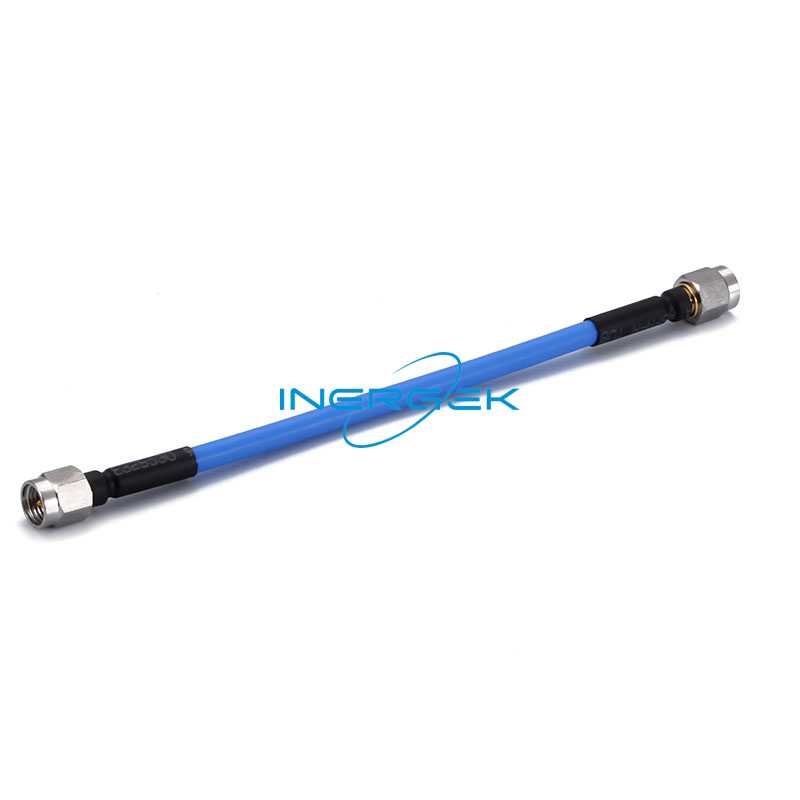

 RCA110115
